MCCB 3P (Molded Case Circuit Breaker 3 pha) là cầu dao bảo vệ mạch điện được thiết kế để ngắt mạch tự động khi có sự cố như quá tải, ngắn mạch trong các hệ thống điện 3 pha. Được sử dụng phổ biến trong các ứng dụng công nghiệp và các tòa nhà lớn, MCCB 3P bảo vệ các thiết bị điện khỏi hư hỏng do dòng điện bất thường. Với khả năng điều chỉnh dòng cắt và độ nhạy cao, dienhungthinh.com.vn sẽ giúp nâng cao độ an toàn, bảo vệ hệ thống điện và tránh các sự cố nguy hiểm.

Mục lục

I. Giới thiệu về MCCB 3P .

Khái niệm MCCB 3P
- - MCCB 3P là cầu dao khối 3 pha, có nhiệm vụ bảo vệ mạch điện trong các hệ thống 3 pha.
  - 1. Cấu tạo của MCCB 3P:

    MCCB 3P (Molded Case Circuit Breaker 3 Pha) có các bộ phận chính như sau:
    - Vỏ cách điện (vỏ đúc): Làm từ vật liệu nhựa chịu nhiệt và cách điện tốt, giúp bảo vệ các bộ phận bên trong khỏi tác động môi trường và người dùng khỏi bị điện giật.
    - Cơ cấu đóng/cắt (tay gạt): Dùng để bật/tắt MCCB thủ công khi cần thao tác.
    - Tiếp điểm (contacts): Là nơi tiếp xúc và ngắt mạch điện. Có ba cặp tiếp điểm cho ba pha (L1, L2, L3).
    - Cơ cấu dập hồ quang: Gồm các tấm thép giúp dập tắt hồ quang điện khi ngắt mạch, bảo vệ tiếp điểm không bị hư hỏng.
    - Cơ cấu bảo vệ:
      - Bảo vệ quá tải: Hoạt động dựa trên hiệu ứng nhiệt của dòng điện (rơ-le nhiệt).
      - Bảo vệ ngắn mạch: Phản ứng nhanh bằng từ trường sinh ra khi dòng điện tăng đột biến (rơ-le từ).
    - Cơ cấu phụ trợ (tùy chọn): Tiếp điểm phụ, bộ báo trạng thái, bộ truyền tín hiệu…

      MCCB LS 3P ABN103c

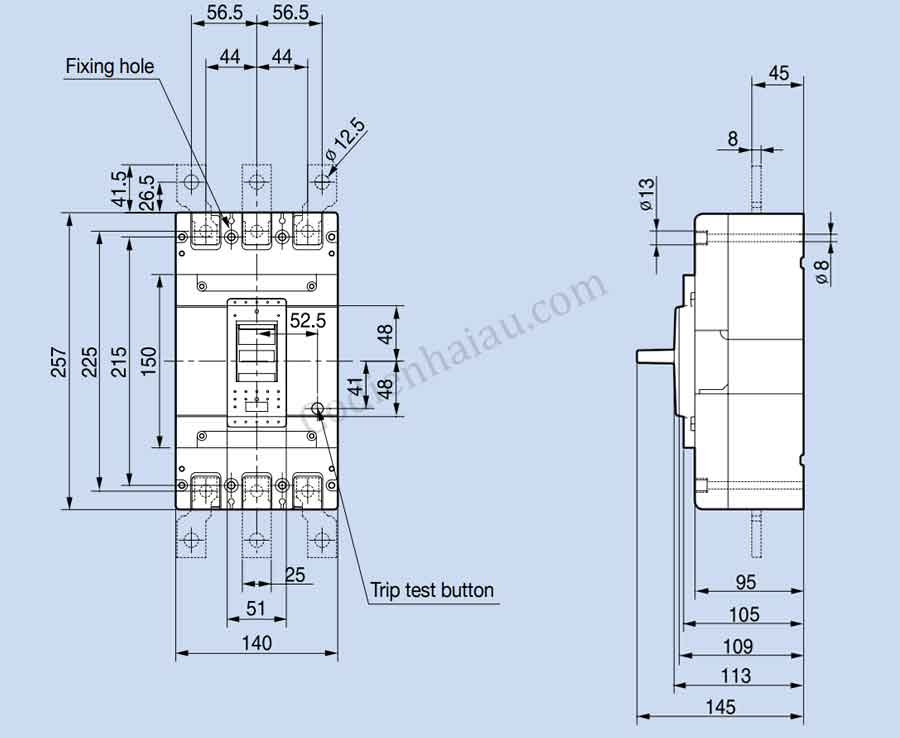

      MCCB LS 3P ABN403c
    2. Đặc điểm của MCCB 3P:
    - Bảo vệ 3 pha: Điều khiển và bảo vệ cả ba pha điện cùng lúc, thích hợp cho hệ thống điện công nghiệp.
    - Dòng định mức lớn: Có nhiều mức dòng điện định mức (từ vài chục đến hàng ngàn Ampe).
    - Khả năng ngắt cao: Có thể ngắt được dòng ngắn mạch lớn, đảm bảo an toàn cho thiết bị và hệ thống.
    - Tính linh hoạt cao: Dễ lắp đặt, có thể kết hợp với phụ kiện mở rộng.
    - Hoạt động tin cậy: Cơ chế ngắt nhanh, chính xác, tuổi thọ ca

mccb 3p

- Ứng dụng của MCCB 3P:
  - - Được sử dụng trong các hệ thống điện công nghiệp, nhà máy, các thiết bị có công suất lớn yêu cầu bảo vệ 3 pha.

II. Chuẩn bị trước khi lắp đặt MCCB 3P

- Kiểm tra thiết bị và công cụ cần thiết:
  - - Đảm bảo MCCB 3P đúng chủng loại và kích thước cho hệ thống.
  - - Các công cụ cần chuẩn bị: tua vít, bút thử điện, kìm cắt, kìm tuốt dây, dụng cụ đo điện.

- Lựa chọn vị trí lắp đặt:
  - - Chọn vị trí phù hợp trong tủ điện hoặc bảng điện để dễ dàng vận hành và bảo dưỡng.
  - - Đảm bảo vị trí lắp đặt an toàn, khô ráo, thoáng mát và không bị ảnh hưởng bởi yếu tố môi trường.
    - MCCB LS 3P ABN63c

III. Các bước lắp đặt MCCB 3P

1. Tắt nguồn điện và kiểm tra an toàn

- Ngắt nguồn điện: Trước khi thực hiện lắp đặt, cần tắt nguồn điện để đảm bảo an toàn cho người lắp đặt.

- Kiểm tra an toàn: Đảm bảo không có dòng điện đang chạy qua hệ thống trước khi tiến hành lắp đặt.

2. Lắp đặt MCCB vào tủ điện

- Gắn MCCB vào vị trí cố định: Đặt MCCB vào tủ điện hoặc bảng điện và sử dụng vít để cố định MCCB vào vị trí.

- Đảm bảo MCCB chắc chắn: Kiểm tra các kết nối và vị trí lắp đặt để đảm bảo MCCB không bị lỏng lẻo khi sử dụng.

3. Kết nối các dây điện

- Kết nối dây vào các cực của MCCB:
  - - Kết nối dây pha (L1, L2, L3) vào các cực của MCCB 3P.
  - - Kết nối dây trung tính (N) và dây bảo vệ (PE) vào các đầu ra tương ứng của MCCB nếu cần.

- Lắp đặt đúng thứ tự và kiểm tra đấu nối:
  - - Kiểm tra chắc chắn các đầu nối của dây điện vào MCCB để tránh chạm mạch, gây sự cố.

4. Kiểm tra lại toàn bộ hệ thống điện

- Kiểm tra các kết nối: Đảm bảo các đầu dây đã được siết chặt và đấu nối đúng cách.

- Kiểm tra độ an toàn của thiết bị: Đảm bảo MCCB và các phần tử điện khác trong hệ thống được kết nối và lắp đặt đúng cách.

5. Kết nối nguồn điện và kiểm tra hoạt động

- Bật lại nguồn điện: Kết nối lại nguồn điện cho hệ thống và kiểm tra MCCB hoạt động đúng.

- Kiểm tra hoạt động của MCCB: Đảm bảo MCCB tự động ngắt mạch khi có sự cố (quá tải, ngắn mạch) và đảm bảo không có hiện tượng rò rỉ điện.

IV. Các lưu ý khi lắp đặt MCCB 3P

- Đảm bảo đúng dòng điện và công suất:
  - - Lựa chọn MCCB với dòng điện cắt và công suất phù hợp với hệ thống điện.

- Kiểm tra thường xuyên:
  - - Sau khi lắp đặt, nên kiểm tra định kỳ MCCB để phát hiện sớm các dấu hiệu hư hỏng hoặc cần bảo trì.

- Không để MCCB quá tải:
  - - Đảm bảo không để MCCB hoạt động vượt quá dòng cắt đã được thiết kế.

V. Những sai lầm thường gặp khi lắp đặt MCCB 3P

- Đấu nối sai dây điện:
  - - Việc đấu sai thứ tự dây pha và dây trung tính có thể gây sự cố hoặc làm MCCB không hoạt động hiệu quả.

- Lắp đặt MCCB ở nơi ẩm ướt:
  - - Lắp đặt trong môi trường ẩm ướt có thể gây hư hỏng MCCB hoặc tạo ra các sự cố điện nguy hiểm.

- Không kiểm tra kĩ các kết nối:
  - - Việc không siết chặt các đầu nối hoặc kiểm tra không kỹ có thể dẫn đến chập điện hoặc sự cố không mong muốn.

VI. Kết luận

- Tầm quan trọng của việc lắp đặt đúng cách:
  - - Việc lắp đặt MCCB đúng cách giúp bảo vệ các thiết bị điện trong hệ thống khỏi các sự cố như quá tải và ngắn mạch.

- Lợi ích của MCCB 3P:
  - - Bảo vệ mạch điện 3 pha, đảm bảo hệ thống điện hoạt động ổn định và an toàn.

- Khuyến cáo:
  - - Lắp đặt và bảo trì MCCB 3P cần được thực hiện bởi các kỹ thuật viên có kinh nghiệm để đảm bảo an toàn và hiệu quả.

Mccb 3P và cách lắp đặt mccb 3p
